山東正瑞開關柜無線測溫產品為電力設備安全運行提供解決方案

背景：

  大型用電場地，大多數采用母線槽作為其電力輸送的設備，而母線槽最薄弱的環節是母線槽連接部位。因母線材料，安裝方法，接觸面面積、電阻、負載等不同會影響母線電流變化，進而改變母線溫度。母線槽連接處溫升過高將會使得母線槽壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速外層絕緣材料的老化，甚至擊穿、引發火災等供電系統事故。

  此次內蒙古項目區域內為高用電能單位，其母線槽處于長期帶電和封閉狀態，對配電房中母線槽的溫度監測仍是通過手工進行測量的。

  手工監測一方面效率太低，另一方面在高壓配電房中的操作者也存在危險。一個供電系統的母線槽連接點往往有數百甚至上千個，一處發生故障或事故則整個系統都要受影響。因此，為預防安全事故、保證可靠運行，對母線槽各連接處的溫度進行實時監控非常必要，故需要安裝一款安全可靠的開關柜無線測溫系統來“保駕護航”。

  針對用戶實際情況與需求，我公司推出開關柜無線測溫技術方案，通過實時的溫度數據上報，超溫自動報警，可以有效預防因為母線接頭溫度過高導致整套設備損壞的情況。接觸式測溫技術，數據準確可靠，有效預防安全事故發生。

  無線測溫裝置采用無線射頻技術，對周圍設備無電磁干擾，運行穩定，使系統的安全型、靈活性得到提高。前端實時數據上報給系統平臺，平臺分析數據，自動統計生成數據報表，可設置閥值報警，結合APP主動推送報警信息。

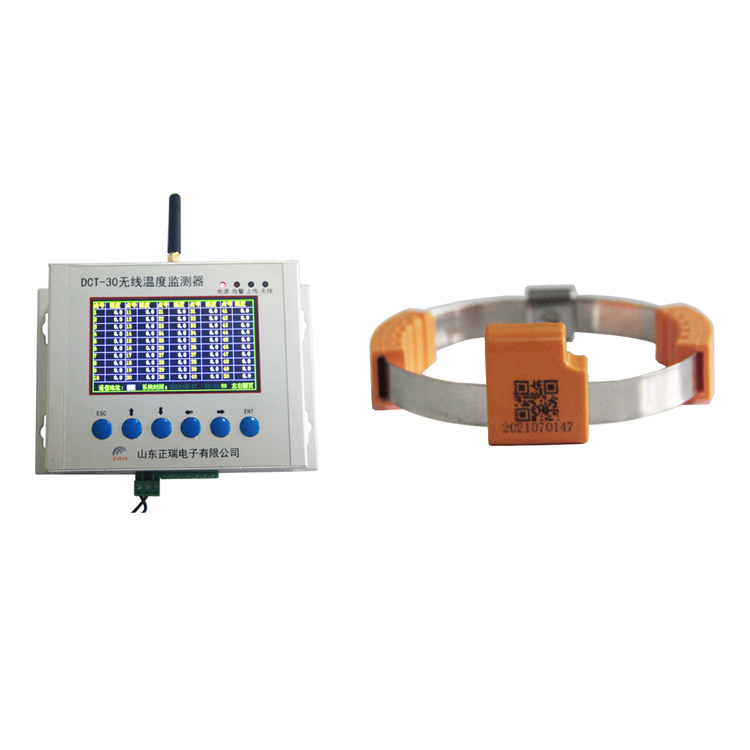

  開關柜無線測溫系統由無線溫度傳感器、溫度采集器、測溫主控終端和監控應用系統組成。溫度采集器的作用是進行變電站設備刀閘、開關等接觸點的溫度采集，溫度采集器根據需要布置在多個點位上。溫度傳感器將多個開關柜的多個點采集到的溫度數據進行匯總，并將數據通過無線網絡傳輸到測溫主控終端，在測溫主控終端上再通過監控應用系統進行數據的存儲、統計、分析和預警等應用。

開關柜無線測溫系統功能設計：

　　1.溫度顯示。對于設備各點的溫度實時顯示，溫度的發展趨勢和曲線，查看分析歷史記錄，該顯示可以通過電力系統 SCADA系統中實現，也可以通過主控終端外接的顯示屏幕顯示。

　　2.報警功能。報警功能是通過測溫主控終端的設定，按照現場管理需求，對溫度界限、絕對值等進行管理，在溫度超過設定值，進行預警，預警的方式包括主控終端蜂鳴預警、指示燈閃爍預警和短信息預警等。

　　3.設備參數設定。設備參數的設定包括對傳感器溫度校準、預警溫度設定、發射和接受信號的頻率設定以及系統時間等功能。

　　4.綜合分析。綜合分析功能是對設備的溫度進行故障分析、歷史趨勢分析以及數據進行統計應用等應用功能，專家系統將為管理者提供設備故障分析結果，供參考和輔助決策。

　　5.遠程維護。系統的遠程維護功能是對系統的故障數據分析統計結果的基礎上，實現的遠程運行維護，可以對設備的初始化、重啟以及系統升級等。

通信方式：

　　溫度采集器：通過無線方式采集開關柜內一組傳感器的溫度數據，其安裝位置沒有特別的要求，以方便取電、走線為原則，如開關柜的儀表室。

　　測溫主控終端：安裝在變電站主控室或其他方便與采集器進行通信的場所，提供所有站內溫度采集裝置與本地主站系統或遠程監控系統的統一的通信接口及協議轉換。

　　站內各溫度采集器、測溫主控終端均配置無線通信模塊，它們通過無線通信信道進行數據交換，變電站內無需布線。
