紅外測溫儀在工業領域的應用

紅外熱成像技術

      紅外線是一種電磁波，具有與無線電波和可見光一樣的本質。紅外線的發現是人類對自然認識的一次飛躍。利用某種特殊的電子裝置將物體表面的溫度分布轉換成人眼可見的圖像，并以不同顏色顯示物體表面溫度分布的技術稱之為紅外熱成像技術，這種電子裝置稱為紅外熱像儀。



      紅外熱像儀在軍事和民用方面都有廣泛的應用。隨著熱成像技術的成熟以及各種低成本適于民用的熱像儀的問世，在工業生產中，許多設備常用于高溫、高壓和高速運轉狀態，應用紅外熱成像儀對這些設備進行檢測和監控，既能保證設備的安全運轉，又能發現異常情況以便及時排除隱患。同時，利用熱像儀還可以進行工業產品質量控制和管理。

    此外，紅外熱像儀在醫療、治安、消防、考古、交通、農業和地質等許多領域均有重要的應用。如建筑物漏熱查尋、森林探火、火源尋找、海上救護、礦石斷裂判別、導彈發動機檢查、公安偵察以及各種材料及制品的無損檢查等。以下分別介紹熱像儀在各行各業的實際應用情況。

    紅外熱成像技術在國民經濟個領域中的應用

    1、熱成像技術在工業上的應用

      紅外熱成像技術實際上是作為一種高級測溫技術應用于工業中的，這種設備我們成為熱像儀。過去的紅外測溫儀大都是點測溫儀，點測溫儀與熱像儀比較，雖具有成本低、攜帶方便、傳感器不需制冷等優點，但它有如下缺點：（1）只能測量一個點（小區）的溫度，不能測量表面的溫度分布，不能提供圖像，故難以證實儀器是否對準了被測點；（2）使用距離常常受儀器視場的限制；（3）目標的反常（不規則）反射難以同目標的真實溫度變化區分開；（4）對環境溫度起伏敏感。所以，在遠距離快速測量目標表面溫度分布和記錄熱像的工程應用中必須使用熱像儀。

      以前工業上使用的熱像儀多用低溫制冷的單元探測器的光機掃描系統，但這種系統成本高，結構復雜，使用不便。近年來，隨著像增強和圖像處理系統中采用數字電路的情況日愈增多，熱釋電攝像管系統和熱電制冷探測器線列以及兩維焦平面探測器列陣系統已成為民用熱像儀的主要發展類型。

      熱像儀在工業上的應用主要是檢測工業設備、監查運行故障及控制產品質量。檢測人員利用熱像儀顯示被查目標的熱像和提供表面熱分布的信息，找出即將發生和已發生的故障及其位置，以便及時采取措施予以消除。

    在石化工業中的應用

      石油化工生產中的許多重要設備是在高溫高壓狀況下工作的，潛伏著一些易燃、易爆危險，要求對生產過程進行嚴格的在線監測，及時消除隱患。使用熱像儀能檢測產品傳送和管道、耐火及絕熱材料、各種反應爐的腐蝕、破裂、減薄、堵塞以及泄漏等有關信息，可快速而準確地得到設備和材料表面二維溫度分布。煉油廠用熱像儀檢測催化裂化裝置、反應堆尾氣設備和熔爐、安全閥與凝氣閥的泄漏、地下管道的漏失等，能早期迅速準確地找出熱漏點。對爐身、燃氣和排塵管道、反應堆槽以及轉移線路中耐火材料的損耗、裂縫和磨損等情況進行檢查，對防止事故發生和減少能耗十分有效。

    在電力工業中的應用

      在電力系統中，電氣事故大都不是一下子發生的，其間有一個變化過程。由于電氣元部件逐漸出現松動、破裂、銹蝕等造成接觸電阻增加，致使電氣元部件溫度升高，出現熱異常現象。采用紅外測溫儀直接觀察和測量就可發現這些異常現象，掌握潛存故障的位置和嚴重程度，根據需要，安排維修，消除隱患，所以熱像儀是發電廠、輸變電網以及用電工廠的一種有效檢測儀器。

   紅外熱像測溫儀在電力系統中的主要檢測目標是發電機組裝置、輸電線路接頭、絕緣部件、變電所設備、變壓器繞組及油冷系統、高壓線路的保險絲電路、閘刀開關、斷路開關、轉換開關和終端裝置、電路分配調度中心、控制臺及照明配電盤等。特別是，定期用機載或車載熱像儀檢測輸變電網，能早期發現隱患或迅速診斷出事地點，可大大減少經濟損失。

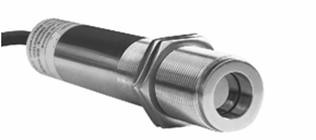

  “正瑞”品牌 ZR-X0BC 系列在線式紅外線測溫儀(紅外溫度傳感器)。紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。

   ZR-X0BC 系列紅外測溫儀為一體化集成式紅外線測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（各類儀表、大屏、無紙記錄儀吹掃保護罩、激光瞄準器、可調安裝支架等）以滿足各種工況場合要求。
