概述：

電力系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸。若對這些溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。



目前對高壓電氣設備溫度的監測，使用最多的方式是通過人工手持紅外設備定期巡檢。而此種方式有很多的弊端：如勞動強度大；由于人為，環境的干擾因素導致溫度測量不準確；溫度的異常不能及時的發現；電氣設備內部的一些關鍵接點的溫度無法測量等



針對目前高壓設備溫度監測的現狀，山東正瑞推出了高壓電氣接點無線測溫在線監測系統，解決了在常規的溫度監測手段中所遇到的問題。通過多年的實踐，我公司推出了一系列的測溫產品，可適用于各種不同的測溫環境。我公司的測溫產品性能穩定可靠，測量數據準確。產品已大量的運行在國內的各行各業的電力系統中,并獲得了客戶的一致好評。

一、電氣接點無線測溫方案設計圖

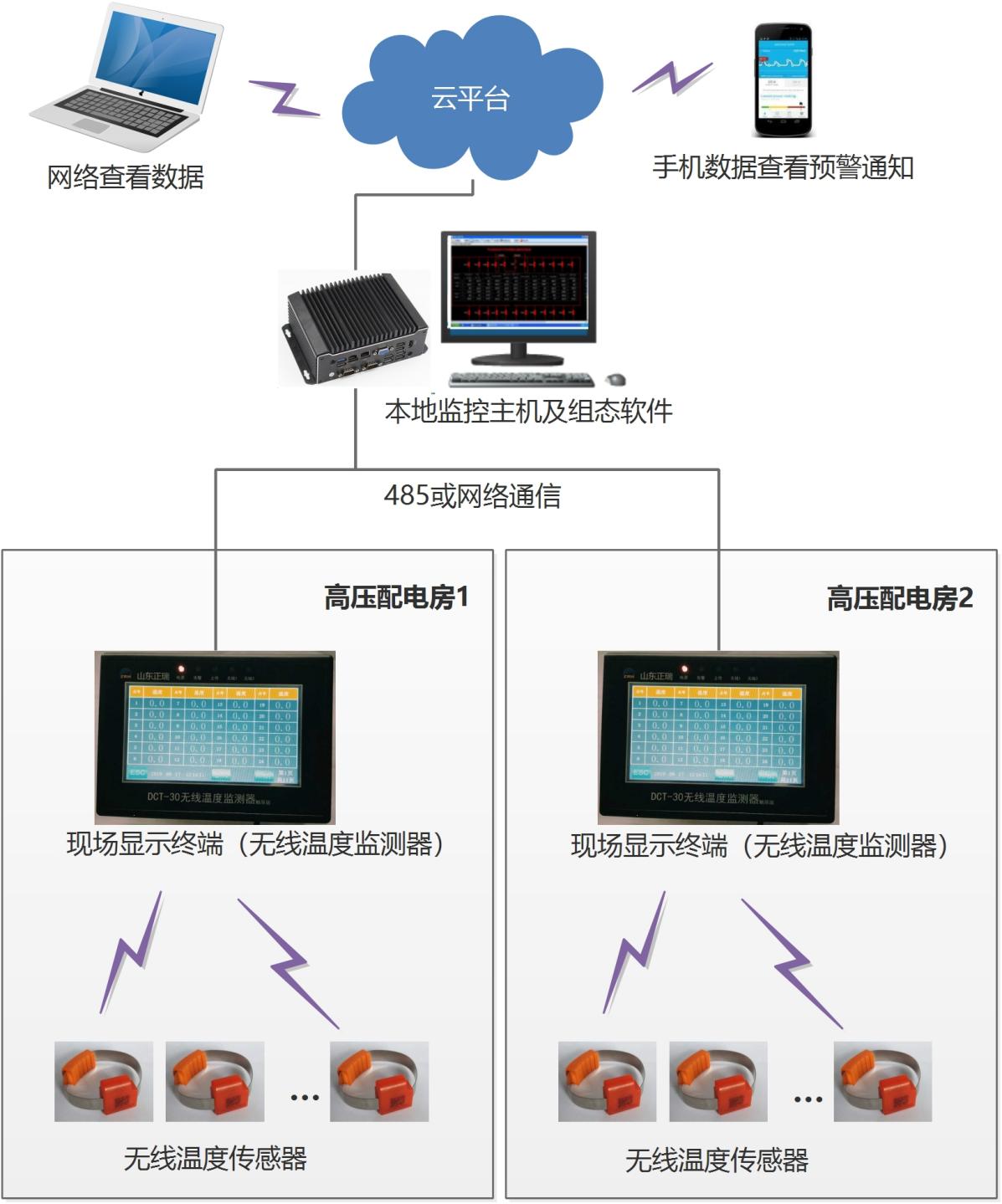

 電氣接點無線測溫系統由無線溫度傳感器、無線溫度監測器、監控主機及組態軟件等組成。



二、無線測溫裝置介紹

2.1 ZRDTS-6無源測溫傳感器

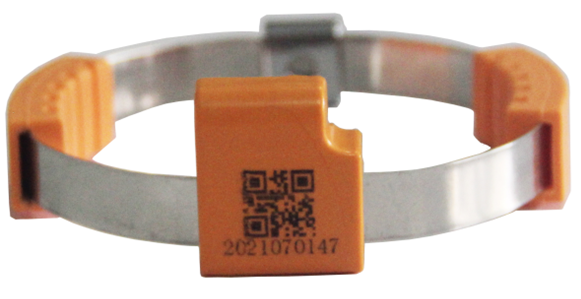

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

性能指標

2.2 DCT-30無線溫度監測器（測溫主機）

無線溫度監測器用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

2.3 監控軟件

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠實現局域網內客戶端查看數據。

主要功能如下：

（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。

（3）報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能。

（4）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

（5）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（6）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

（7）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

三、無線溫度傳感器安裝

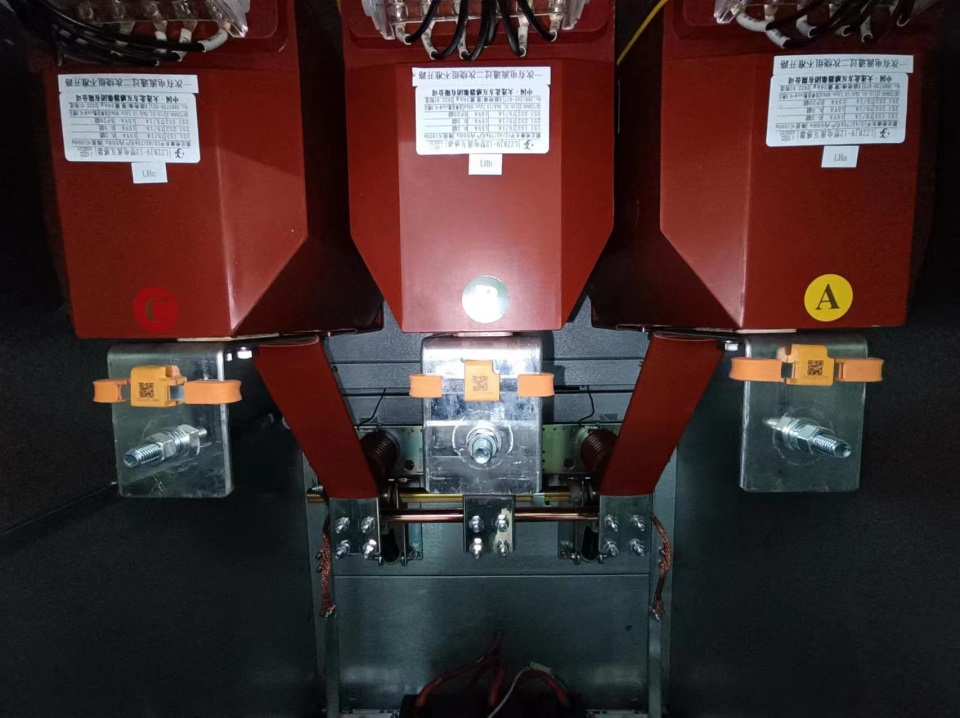

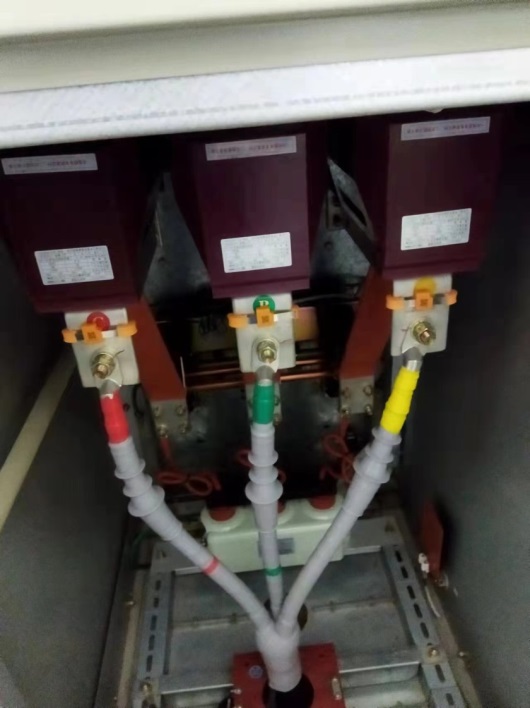

   無線溫度傳感器應采用CT取電的供電模式。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

測溫主機安裝

每個區域各安裝1臺無線溫度監測器，放置開關室墻上，用以接收并顯示傳感器數據，記錄報警數據，并通過RS485有線通信或網絡上傳到后臺監控主機。

 四、無線測溫的應用價值

1、安全

 無線溫度傳感器直接安裝在高壓電氣設備上，溫度傳感器采樣到的溫度數據通過無線電波的方式傳送出去，從而實現了高壓的徹底隔離。保證了產品應用的絕對安全。

2、可靠

  我公司系列測溫產品，已經應用在電力、化工、煤礦等各個行業，無線測溫裝置安全運行8年以上。該系列產品通過了權威檢測機構的各項檢測。

3、簡單靈活

  無線測溫裝置安裝使用簡單，有各種型號的適用于不同場合的溫度傳感器，傳感器的安裝不會影響或降低設備的安全性能。我司開發了適合各種應用場景的無線測溫系統，多種組網方案，滿足不同客戶的需求。也可根據客戶的具體要求，定制相應的方案。

4、效益加強

  解決了傳統測溫方式的溫度測量不準，受人為環境干擾因素大的問題。降低了人員高成本問題，杜絕因設備發熱 導致設備故障的情況發生,保證了設備安全可靠持續的運行,提高了企業經濟效益。
