開關柜無線測溫局放在線監測系統

1.  系統概述

     發電廠、變電站的高壓開關柜是最重要的電氣設備之一。在設備長期運行過程中,開關柜中的動、靜觸頭等部位會因制造、運輸、安裝不良及老化引起接觸電阻過大而發熱，如果這些發熱部位的溫度無法監測，得不到及時檢修，則最終會導致火災事故的發生。近年來，在發電廠和變電站已發生過多起開關柜過熱，造成火災和大面積的停電事故。解決開關柜過熱問題預防是關鍵。

高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。

各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態為實現開關柜絕緣在線監測及診斷的有效手段。

2. 系統介紹

      DCT-30無線溫度局放在線監測系統采用無線傳輸信號，隔離開關柜內的高壓。從根本上解決了高壓開關柜內觸點運行溫度不易監測的難題。通過檢測伴隨局部放電而產生的電磁波輻射及開關柜接頭溫升現象，裝置掃描開關柜內的電磁波輻射并自動確定現場局部放電的實際檢測頻率，隨后將檢測的局部放電脈沖簇數據和開關柜頭溫升數據上傳DTU。

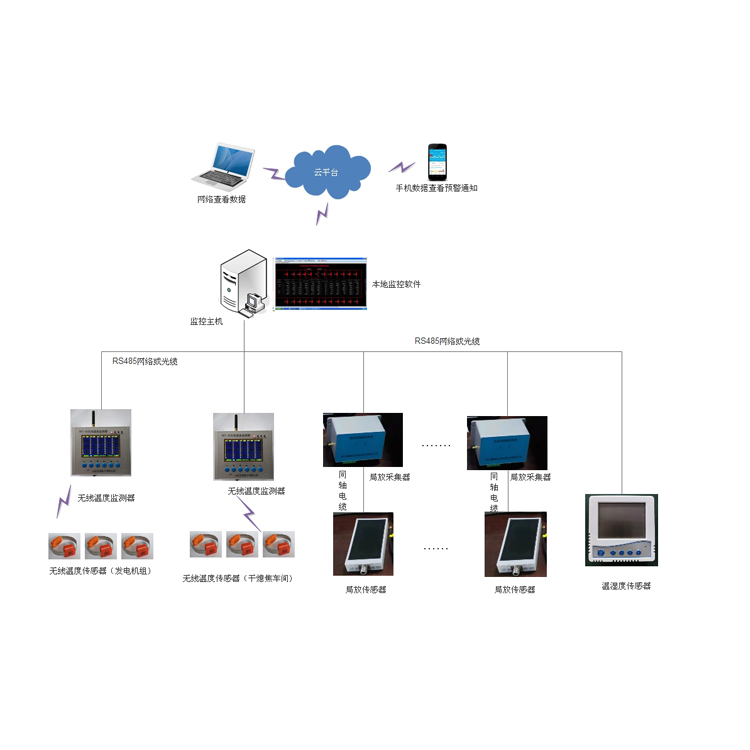

DCT-30高壓開關柜無線測溫局放在線監測系統有以下部分組成：

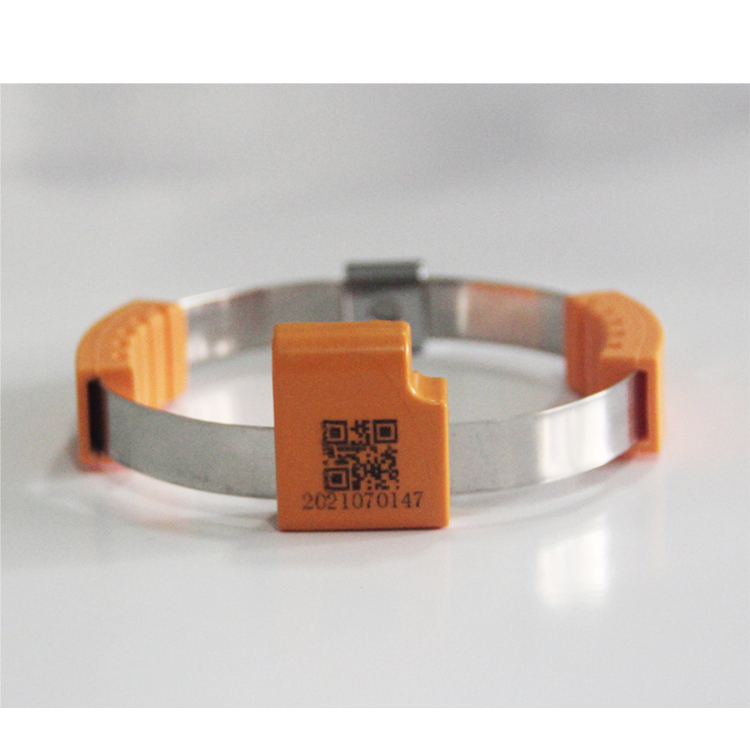

（1）無線溫度傳感器

無線溫度傳感器用于探測高壓電氣接觸點溫度并通過無線數字信號上傳到DCT-30無線溫度監測器。

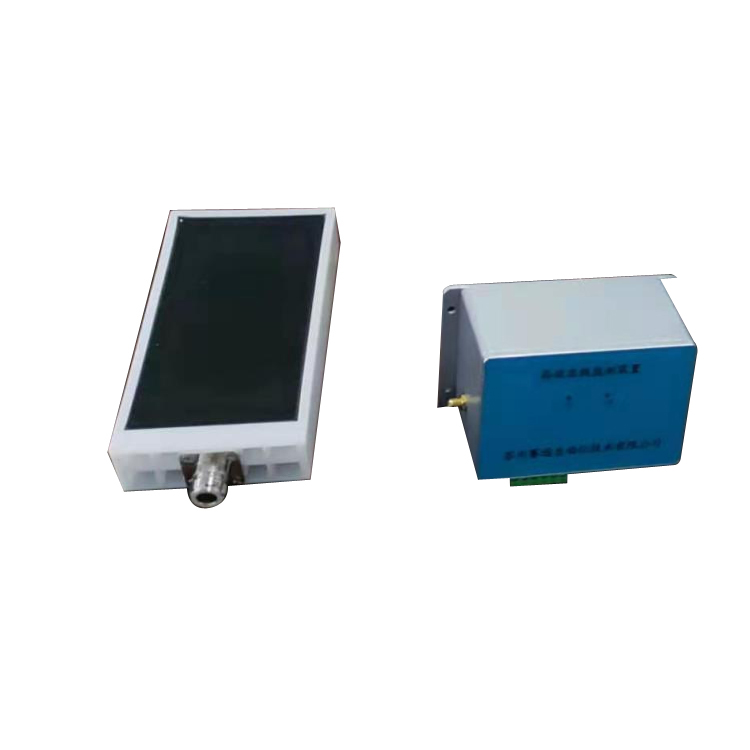

（2）局放采集裝置

包括局放采集器和局放傳感器

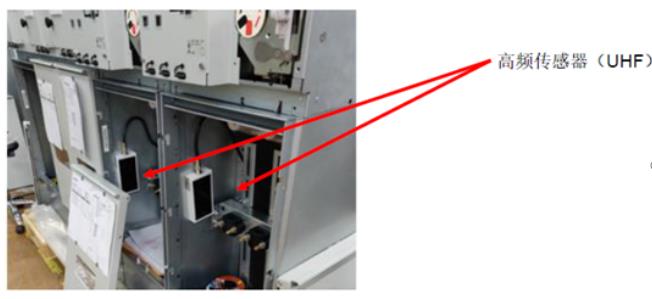

     局放傳感器：系統使用內置式高頻傳感器，內置傳感器安裝在高壓柜電纜進出線倉內。

     高頻UHF天線,無源無線原理

局放采集器：一體化鋁合金設計，采集傳感器數據分析上傳到DCT30監測器。

技術參數：

局放傳感器
檢測頻帶：	200MHz~2000MHz	檢測靈敏度：	10pC
信號傳輸方式：	SMA	負載阻抗：	50
接口：	BNC	重量：	0.6Kg
尺寸：	165mm*85mm*30mm	安裝方式：	強磁吸附安裝
安裝位置：	電纜室	防護等級：	IP65
環境條件：	-20℃——+70℃,10-95% RH 非冷凝

局放數據采集器
電源：	220V/50Hz	外形尺寸：	198mm*239mm*85mm
功耗：	5W	總量：	0.65kg
通信協議：	modbus RTU、具備遙信功能

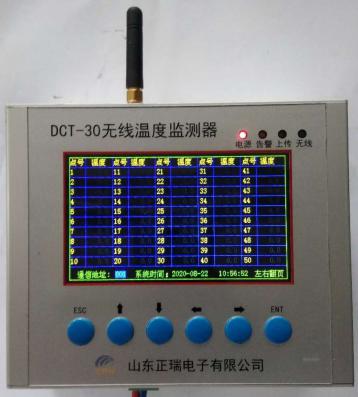

（2）無線溫度局放監測器（型號：DCT-30）

用于接收無線溫度傳感器發射的無線數字信號, 通過顯示屏顯示當前所測溫度。同時通過RS485通訊采集局放采集器數據，最后通過網絡上傳到監控主機。使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度局放狀態能夠及時地掌握。

性能指標
無線溫度傳感器容量	250個
局放采集通道	8個485設備
局放管理數據點容量	256點
顯示屏	4.3寸彩色
溫度顯示分辨率	0.1℃
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口
通訊規約	ModbusRTU，modbusTCP
報警歷史數據存儲	200條
工作電源	AC220V或DC220V
工作溫度	-20℃~70℃
外形尺寸	150*120*58（mm）
安裝方式	掛裝式和嵌入式

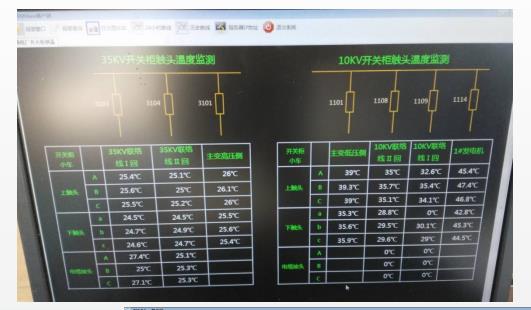

（3）監控主機及監控軟件

 監控主機上安裝ZRMSCADA集中監控軟件，采集無線溫度監測器數據，通過組態畫面實時顯示，超限報警，能夠查詢溫度歷史曲線進行分析，為設備的熱故障維修提供可靠的依據。

       通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據,數據上阿里云服務器，通過手機APP查看和報警。

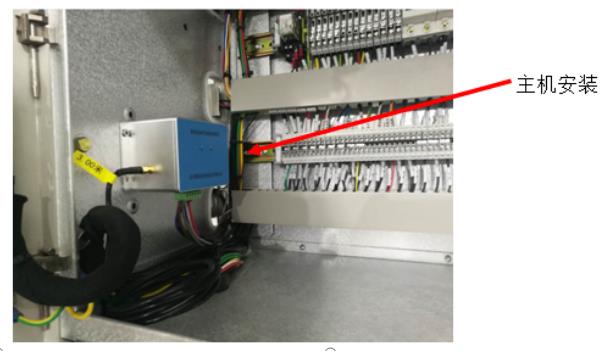

3. 局放監測安裝

4.  技術服務

       山東正瑞電子有限公司客戶中心實行在線服務，歡迎您來電咨詢、建議。我們的專業技術人員將對您提出的每一個問題作耐心、細致的回答，對于您提出的寶貴意見和建議，我們感激不盡！對于我公司售出的產品，如果有需要，我們將在24小時以內（500公里以內，500公里以外不包括在途時間）趕到現場。
