六氟化硫報警裝置中標山東晉煤某化工單位

摘要：

我公司六氟化硫報警裝置中標山東晉煤某化工單位，本項目共招標2套六氟化硫氣體泄漏報警系統。此次招標技術要求標準高，售后服務時間跨度長，我公司憑借良好的產品性價比贏得客戶大力認可。

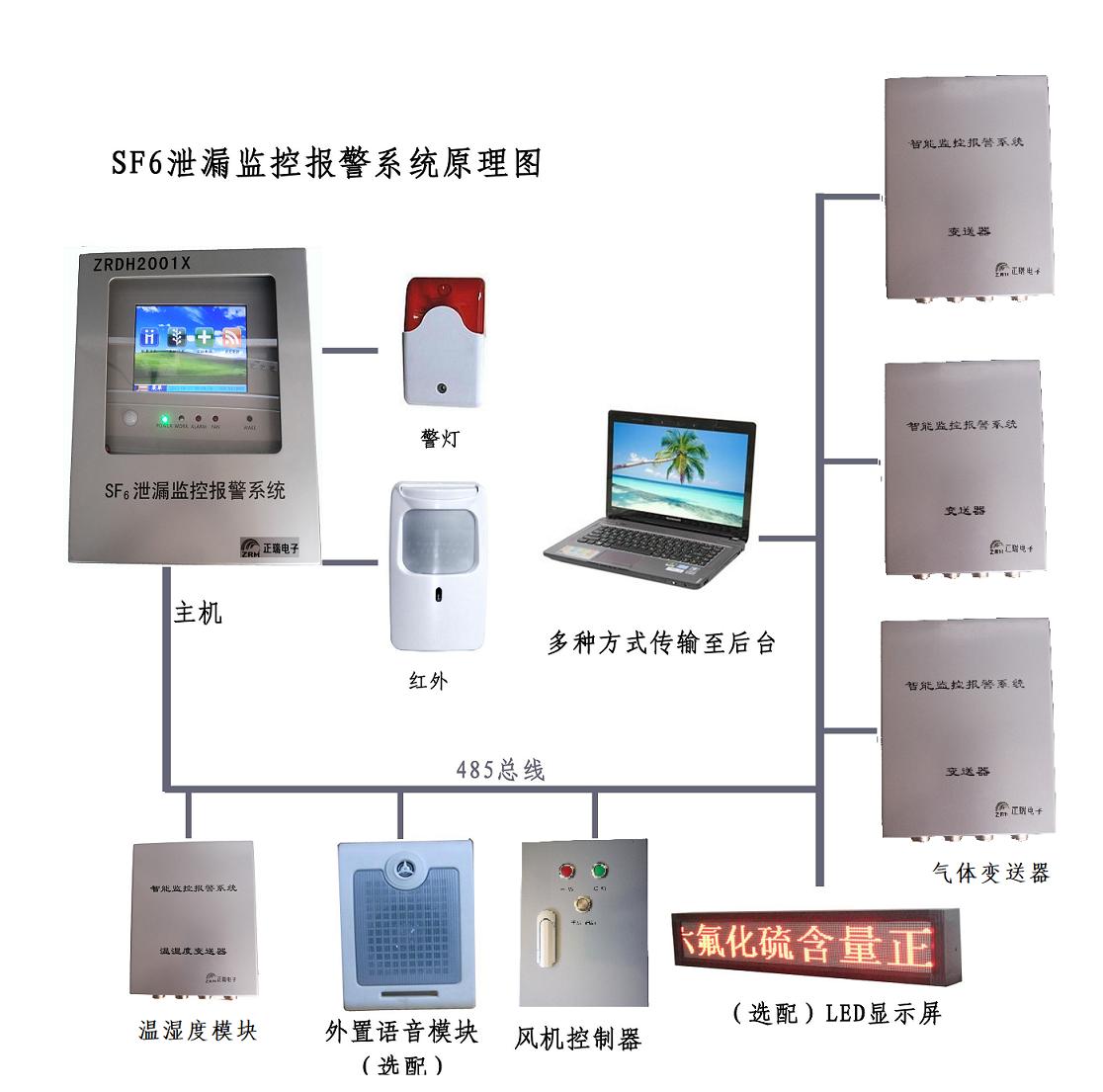

系統組成：

六氟化硫氣體泄漏報警系統由ZRDH2001X型六氟化硫泄露監控主機，ZRCS-10型SF6/O2氣體變送器，溫濕度采集單元，人體感應傳感器，聲光報警裝置，ZRFK-10型風機控制模塊，電纜電源線及其他輔材等。

分析模塊與取樣模塊均采用一體式結構，每套SF6泄漏報警系統共計有11套氣體變送器，變送器通過RS485與主機通訊。

一、六氟化硫氣體泄漏報警系統簡介

可實時對SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器。根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

本系統可為廣泛應用于各種電壓等級的SF6開關室、SF6開關室、組合電氣室（GIS室）、SF6主變室環境中工作。

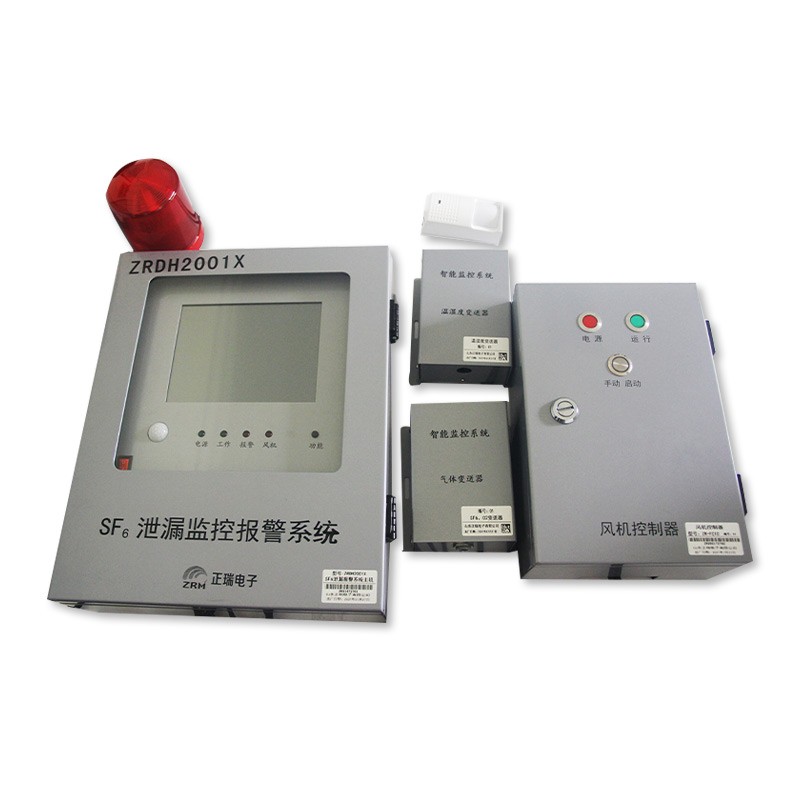

（1）ZRDH2001X型監測主機介紹

ZRDH2001X 型六氟化硫氣體泄漏監測主機外形簡潔美觀，控制功能豐富。主要功能是完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、通風控制、告警輸出、人體紅外感應等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。并能通過RS485與計算機進行通訊。遠動也可通過RTU向主機查閱監控數據或控制風機啟動。



（2）ZRCS-10型SF6氣體變送器

SF6：采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命

O2：采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，保證氧氣參數精度。

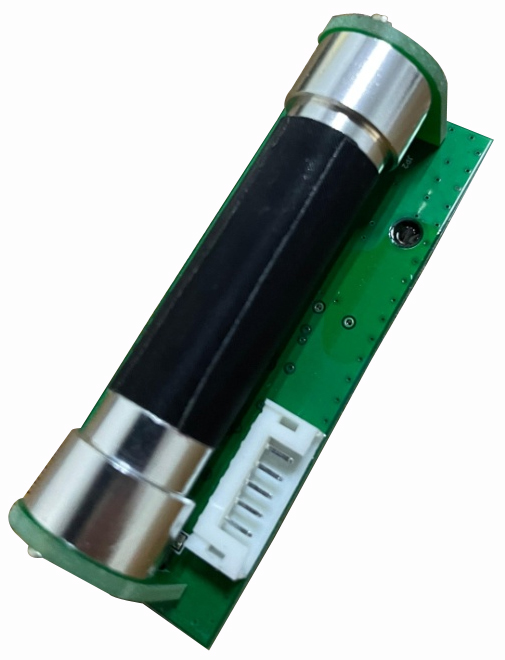

ZRCS-10型 SF6氣體變送器：





采用德國smartGAS公司的SF6傳感器紅外光譜原理，也就是激光的原理。紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統（0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

與但波長單光束相比，雙波長雙光束技術可以避免因為光源的老化、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。







結束語

  山東正瑞電子是一家專注于SF6氣體檢測儀，六氟化硫氣體泄漏報警裝置，六氟化硫氣體泄露在線監測系統的研發、生產與銷售為一體的公司。具有專業的技術和完善的售后服務。公司在長期的發展過程中以過硬的產品質量、良好的產品性能和國內許多大型的化工廠、電廠都建立了長期良好的合作伙伴關聯,我們也熱誠歡迎國內外客戶來我司考察,參觀及技術交流!
