一、產品簡介

DCT-6LW溫度監測器作為監測高壓開關柜觸頭溫度的數據采集儀表，一般安裝在高壓室內。通過連續監測開關柜內接點的運行溫度，無線傳感器發射的無線信號通過通信接口將數據上傳到后臺監控主機。當發生超高溫時，儀器發出報警指示，可確定觸點接頭處的過熱程度，對開關柜運行情況實時監測。溫度報警上限可通過面板人工調節。

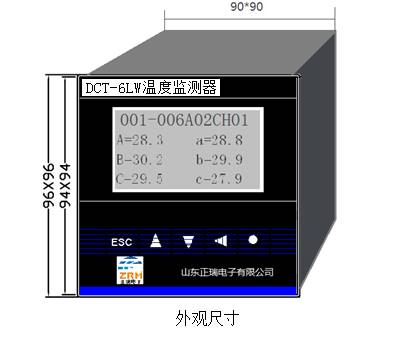

二、產品外觀尺寸

DCT-6LW溫度監測器為液晶顯示的嵌入式安裝儀表，可在開關柜儀表室面板上開孔安裝。

如下圖所示：

開口尺寸：90×90（mm）               尺寸：96×96×108（mm）

開關柜無線測溫面板說明：

前面板

1、顯示溫度數據

A=XXX.X      a=xxx.x

B=XXX.X      b=xxx.x

C=XXX.X      c=xxx.x

2、按鍵

長時間無按鍵操作，液晶背光熄滅。當有任意按鍵操作時，液晶背光點亮。

ESC：退出鍵

方向上下鍵： +  -

ENT：確認鍵。

按鍵操作可設置下列運行參數：

本機地址（RS485通訊地址）、上限報警溫度值（報警啟動）、起始點號，測點總數、溫度下限值（報警關閉）、無線信道。

設置需要操作密碼。

四、開關柜無線測溫后面板

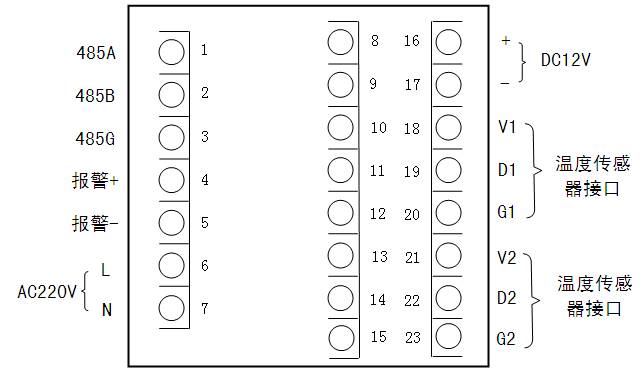

后面板

A、電源接入：AC/DC 110V或220V

B、報警節點，220V AC，電流50mA

C、RS485通訊接口

D、維護端口，用于更新版本操作。

五、產品性能指標

盤面安裝開口尺寸為90mm*90mm*100mm（長*寬*深）。

通道：128個（支持1到128個無線數字溫度探測器）。

巡檢周期：42s/9通道。

報警輸出：1個（無源接點）250Vac,0.6A或24Vdc,5安。

網絡接口：RS-485。

工作電壓：交流220Vac(無需電源適配器)。

工作溫度：-40℃～+85℃。

面板嵌入式安裝

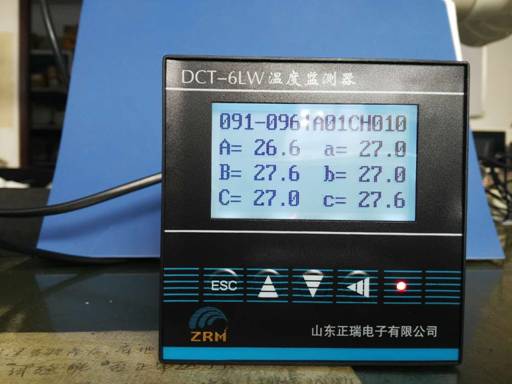

六、產品實物圖

七、產品安裝方式及現場安裝圖

1、產品安裝方式

無線數字溫度傳感器上有溫度探點，在安裝時使傳感器的感溫探點與被測物體的表面緊密接觸，從而更能準確反映被測面溫度值。

無線傳感器可安裝在高壓開關柜的母排上也可安裝在小車觸臂上。在安裝無線探測器時，將傳感器的測溫點，貼到被測物體表面固定，根據實際情況的不同，可采用粘結或其它方法固定。再把DCT-6L無線溫度監測器安裝在高壓開關柜二次儀表室內。

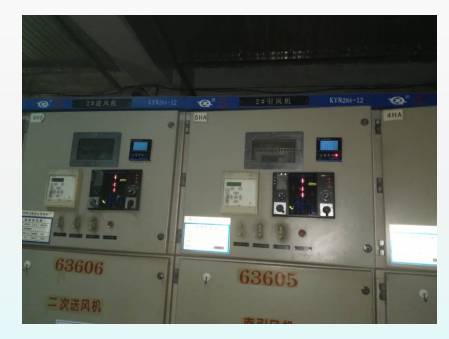

2、現場安裝圖
