電纜接頭測溫系統在某化工單位成功投運

我公司電纜接頭測溫項目在某化工單位成功投運，得到客戶的一致好評。

該項目采用光纖測溫和無線測溫相結合的方式，監測架空線電纜接頭和低壓接電箱電纜接頭的溫度式。架空線電纜中間接頭采用無線測溫布點式的監測方式，低壓電纜接地箱因為接頭密集，采用了分布式光纖測溫方式，兩種技術的完美結合，給客戶解決了一直遭受困擾的電纜接頭發熱，無法預知的難題。

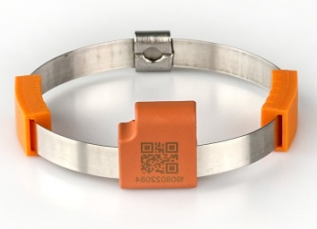

（電纜接頭無線測溫傳感器）

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

（一）電纜接頭安裝圖片

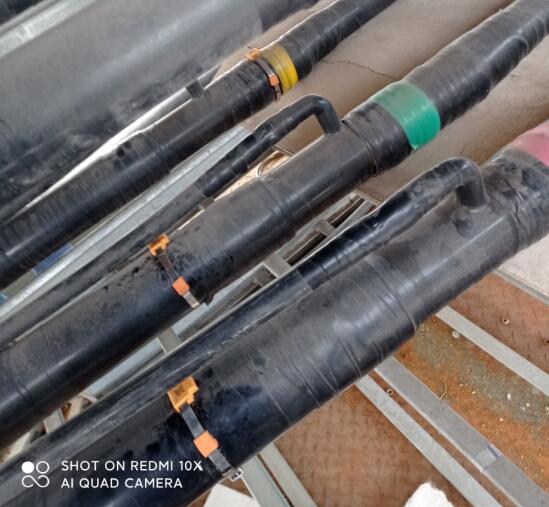

（架空線電纜接頭安裝圖片）

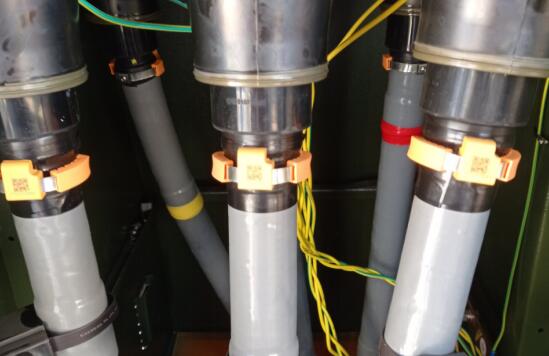

 （電纜終端頭測溫安裝圖片）

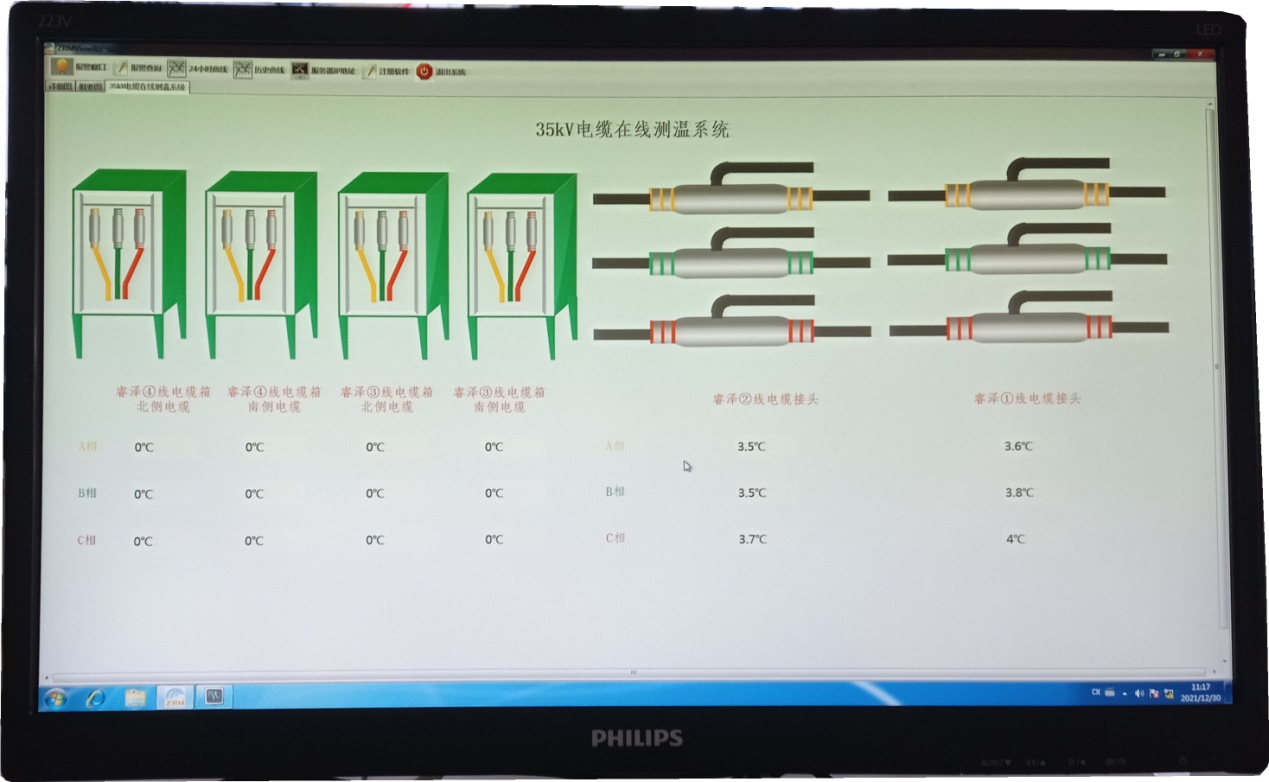

（二）電纜接頭測溫軟件圖片







（三）分布式光纖電纜測溫系統

分布式光纖測溫系統是一款連續分布式光纖溫度傳感系統，它利用光時域反射（OTDR）技術和拉曼（Raman）散射效應測量沿光纖分布的溫度變化。該系統中光纖既是傳輸介質，又是傳感器，激光脈沖沿光纖向前傳輸，激光與光纖介質相互作用，產生極為微弱的背向拉曼散射光（溫度敏感的anti-stokes光和溫度不敏感的stokes光），經波分復用器分離后由高靈敏光電探測器所探測，再經高速信號采集和微弱信號處理，得到背向散射信號光的光強比值和返回時間，從而實時獲得溫度分布信息。分布式光纖溫度傳感系統作為國內外最先進的溫度探測器，具有測量距離長、無測量盲區、實時測量等優點，在電力、交通隧道、地鐵、石化、大壩等領域均有廣泛應用。

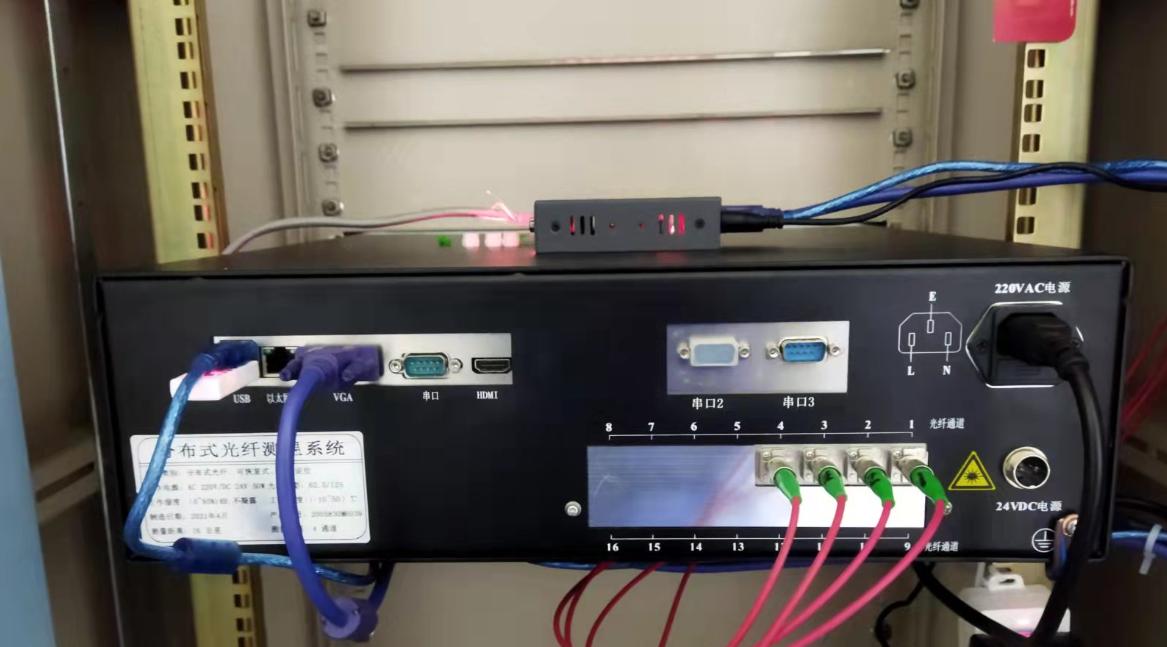

（四）電纜溫度采集裝置

分布式光纖電纜測溫系統溫度采集主機主要分為自帶工控機功能主機和外置工控機功能主機；如下圖所示。



感溫光纜根據適用環境及實際需求可具體定制生產，常規的光纜結構有螺旋鋼管鎧裝光纜、非金屬充油管型光纜、耐高溫型光纜、耐低溫型光纜等；光纖纖芯常規規格為62.5/125μm、50/125μm；光纖接頭常規規格為FC/APC、E2000。
