案例分享——內蒙古發電廠6KV開關柜無線測溫智能監測項目

一、項目范圍及概況

內蒙古某發發電公司一期1、2號機2002年投入商業運行，二期3、4號機2007年投入商業運行。機組設計廠用6kV配電系統A、B段，給所有廠用負荷供電。現場需要對機組6kV配電室65臺6kV開關柜安裝開關無線測溫監測系統。同時提供安裝、調試、培訓等服務。采用抗干擾、高精度、范圍廣的無線測溫傳感器，將采集的數據實時傳至監測后臺，分析異常點情況，及時發現設備異常報警，以便檢修人員提前進行預防，消除隱患，保證設備安全高效運行。

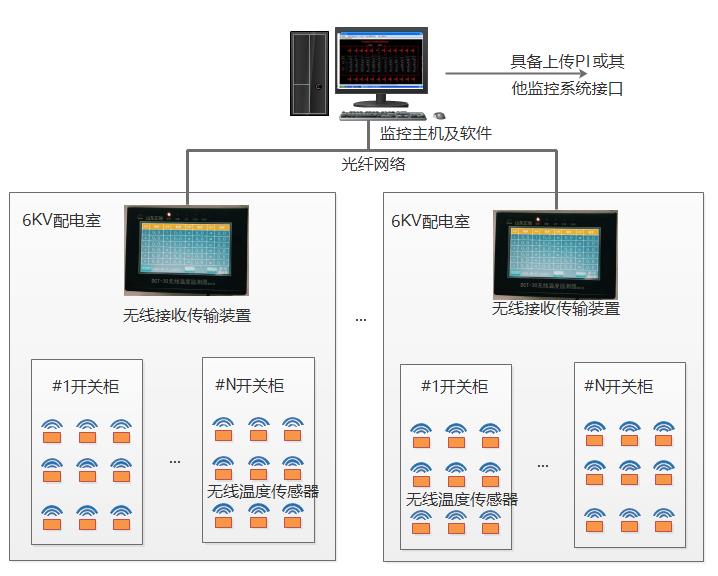

二、無線測溫系統結構圖

開關無線測溫監測系統分為采集層、傳輸層和后臺服務器三大部分。采集層為開關溫度傳感器實時采集電氣接點處的溫度數據。

傳輸層為接收裝置接收開關無線測溫裝置采集的溫度數據，將接收器接收到的數據通過光纖接入后臺服務器。

2.1 開關無線溫度傳感器安裝

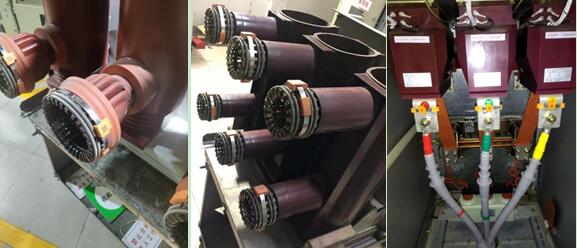

溫度傳感器應采用CT取電的供電模式，外形尺寸25mm*21mm*9mm。在配電柜內開關ABC三相上觸臂、下觸臂、出線電纜的絕緣件上（靠近導電體部位）安裝。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后不會對開關整體絕緣性能產生影響。

2.2 無線接收傳輸裝置安裝

分別在6KV配電室安裝2套無線溫度接收傳輸裝置，放置開關室墻上或柜內，用以接收并顯示傳感器數據，并通過光纖接入后臺服務器。

三、開關無線測溫監測系統裝置介紹

3.1 DCT-30無線溫度監測器 （接收器）

用于接收無線溫度傳感器發射的無線數字信號, 實時接收設備接點溫度數據。通過彩色液晶顯示屏顯示當前所測溫度，同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

技術參數：

3.2 DTS-6開關無線溫度傳感器

開關溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

傳感器靜態功耗小于1uA，外殼采用耐高溫阻燃材料，溫度范圍-50~200℃。阻燃、耐氣候老化。防護等級達到IP68。

技術參數:

3.3 ZRMSCADA3.0 在線測溫軟件系統（后臺監控軟件）

后臺安裝配置在線測溫監控系統, 后臺監控系統可與公司現有PI系統或其他監控系統進行接口，數據上傳至公司監控系統后臺。實現操作員站監控系統后臺 ，可實現監測測點溫度、運行狀態全程記錄、溫度超限語音報警、歷史數據曲線記錄、屏幕溫度展示等功能。便于值班人員判斷溫升情況，提前采取預防措施。

該測溫系統具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。

l  可以查看現場實時數據；

l  采用C/S結構，可通過安裝客戶端軟件查看數據；

l  具有歷史數據查閱功能、歷史溫度數據曲線功能。

l  具有溫度越限報警功能，包括光字和語音報警。

l  權限管理，獲得權限可通過客戶端瀏覽數據。

l  報警聯動，報警時彈出報警畫面，顯示報警位置。

l  溫度在線監測系統附帶溫度實時在線監測管理分析軟件包，可實現監測測點溫度、 超溫報警、運行狀態全程記錄、歷史數據曲線記錄等功能。

l  軟件可建立開關柜設備數據庫，顯示設備的結構及型號等參數，幫助運行人員分析對比設備監測點的過熱情況，預測出故障發生的部位。
