35kv變電站電纜終端頭無線測溫裝置應用方案

一、項目概況

   某供熱公司#2泵站設35kV變電站一座、10kV配電室一座，#2泵站35kV變電站至泵站10kV配電室之間采用電纜連接。

   本項目用于#2泵站35kV變電站至泵站10kV配電室之間電纜的電纜頭無線測溫裝置。

  #2泵站35kV變電站至泵站10kV配電室之間均采用電纜連接，單側I、II段母線共18個300mm2電纜頭均引接于同一電纜接頭箱，#2泵站35kV變電站側及泵站10kV配電室側共計36個300mm2電纜頭，在設備運行期間，存在觸電風險，無法打開接頭箱測溫，電纜頭溫度及絕緣劣化無法有效監測，單個電纜頭絕緣擊穿后將波及其他電纜頭。因此對電纜終端頭需加裝加裝無線測溫裝置。

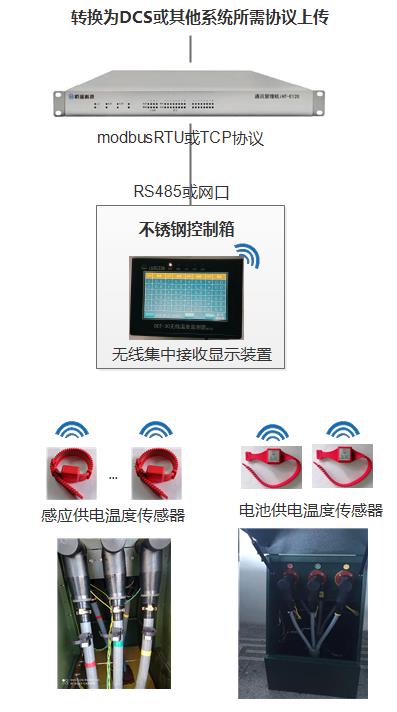

二、無線測溫結構圖

三、技術標準

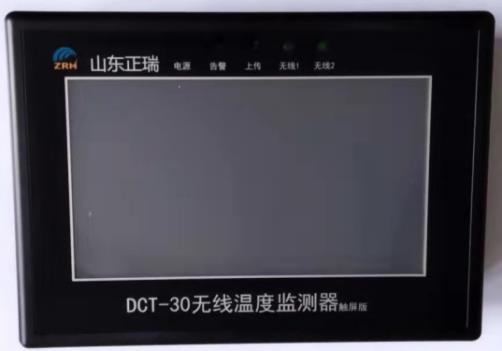

1、DCT-30無線溫度監測器

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

主要功能	功能介紹
接收數據	接收無線溫度傳感器上傳的溫度，信號質量等數據。
顯示數據	彩色顯示接收到的數據。
時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。
參數設置	可設置但不限于傳感器編號，一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等；
報警輸出	當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示
溫度報警記錄	記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄
歷史數據存儲	可存儲不少于90天溫度數據；
密碼管理	采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能





無線溫度傳感器容量	250個
顯示屏	7寸彩色觸摸顯示屏
溫度顯示分辨率	0.1℃
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口，可NTP對時
通訊規約	ModbusRTU，modbusTCP
報警歷史數據存儲	200條
歷史數據存儲	大于3個月
工作電源	AC220V或DC220V
工作溫度	-20℃~70℃，相對濕度≤95%
無線頻率	2.4GHz/433MHz/470-510MHz可選
無線接收距離：	433M模塊100m，LoRa模塊500米，2.4G模塊50m
安裝方式	嵌入式或掛裝式
防護等級	IP54

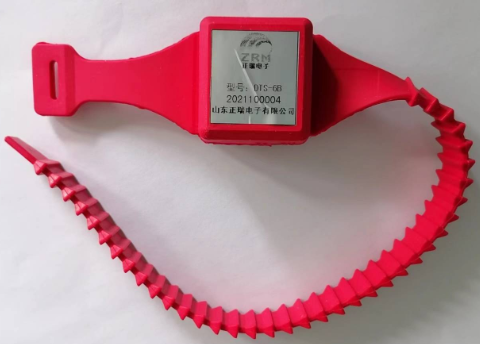

2、無源無線溫度傳感器



溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。



性能指標

測溫元件：	數字集成溫度傳感器
測溫范圍：	-40℃～+125℃
測溫誤差：	小于0.5 ℃
接口方式：	無線數字通訊接口
發送間隔：	5秒（5秒到5分鐘可設）
供電方式：	電磁感應TA取電，啟動電流＜5A
外形尺寸：	帶絕緣護套35*30*18mm 不帶絕緣護套27*21*9mm

3、通訊服務器

用于實現和管理遠動通訊、與遠方進行通訊；支持Modbus、IEC101、IEC102、EC103、IEC104、SC-1801等通訊規約。

硬件參數

以太網接口	4路
RS485接口	4路
RS485/232接口	6路
調試接口：	1路

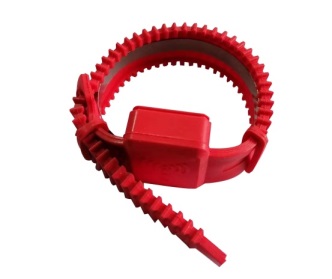

4、電池無線溫度傳感器

溫度傳感器具有小巧的體積，接觸式測溫，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器；

采用耐高溫阻燃電池，保證在高溫環境下的安全和工作壽命；

采用微功率無線射頻技術，保證實時測量溫度變化的同時，延長了電池使用壽命；



性能指標

測溫元件：	數字集成溫度傳感器
測溫范圍：	-40℃～+125℃
測溫誤差：	小于0.5 ℃
接口方式：	無線數字通訊接口
供電方式：	電池
外形尺寸：	35*30*18mm
