生物質能電廠開關柜無線測溫系統技術方案

1 項目概況

發電機出口開關柜是電廠發電的關鍵設備,對于電站安全穩定運行具有重要意義，發電機出口開關柜由于在設備長期運行過程中,開關柜中的動、靜觸頭等部位會因制造、運輸、安裝不良及老化引起接觸電阻過大而發熱，如果這些發熱部位的溫度無法監測，得不到及時檢修，則最終會導致故障和事故的發生。

需要在出口開關柜安裝一套開關柜無線測溫系統，并把數據上傳到DCS，實現開關柜觸頭溫度監測和報警

3 開關柜無線測溫系統組成

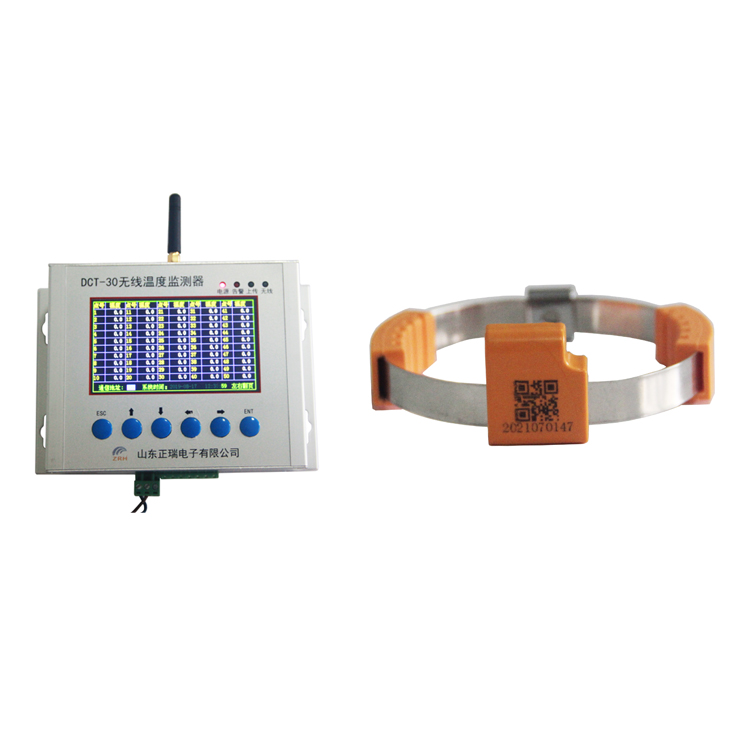

  無線測溫系統由無線溫度傳感器、無線溫度監測器、無線測溫系統軟件等組成

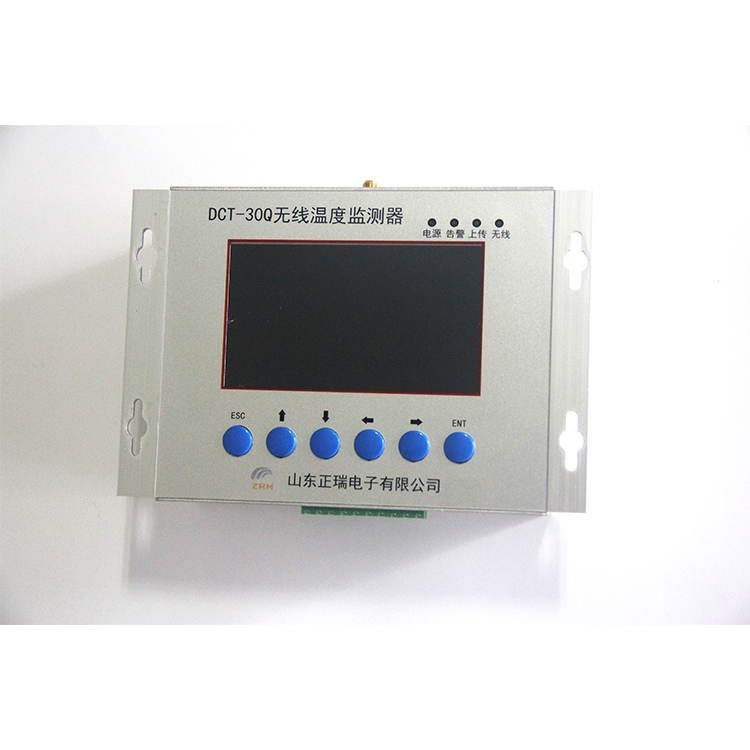

3.1 無線溫度監測器

  無線溫度監測器可用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間接頭、變壓器、低壓大電流等設備的溫度監測。

用于接收無線溫度傳感器（DTS-6）發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過顯示屏顯示當前所測溫度，可以實現250個無線溫度傳感器的數據采集。同時通過RS485通訊上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

該裝置具有隔離、安裝方便、抗干擾能力強、工作可靠等特點，解決了高電壓狀態下的接觸式溫度監測的安全問題。



無線溫度監測器主要功能：

主要功能		功能介紹
基本功能	接收數據	接收無線溫度傳感器上傳的溫度
	顯示數據	彩色顯示接收到的數據，背光開關可控，
	時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準
	參數設置	所有參數靈活可設，操作方便，掉電數據不丟失
	報警輸出	當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示
	溫度報警記錄	記錄曾發生過報警的測溫位置的溫度
	傳感器恢復事件記錄	記錄越限后溫度恢復正常數據
	密碼管理	采用密碼管理方式，設置參數時必須輸入密碼



無線溫度監測器技術參數：

技術參數		技術指標
無線參數	無線頻率	433MHz
	管理無線傳感器數量	250只
通訊參數	通訊方式	RS485、以太網
	主機組網數量	≤32臺
	通訊規約	Modbus規約
	波特率	9600 bps
報警默認參數	溫度報警值	上限值：+70℃（可設置）
繼電器干接點參數		AC220V/3A（無源常開）
工作電壓		AC220V
工作溫度		-10℃~+70℃
工作濕度		≤90%RH,不結露，無腐蝕



3.2 無線溫度傳感器



   山東正瑞DTS-6溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。

超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。

溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。

測溫元件：采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1% 。



無線溫度傳感器技術參數：

參數	溫度測量范圍：-30～+125℃（-40~200可定制）
	測量精度：±0.5℃（0~65℃）,±1℃（-40~125℃）
	溫度采樣頻率：默認10秒（可定制）
	無線傳輸距離：≤200米
	工作電源：感應取電
	啟動電流：>5A
	安裝方式：捆綁式
	主體尺寸：與現場設備實際尺寸定制

4 系統安裝

（1）將無線溫度傳感器安裝到斷路器觸頭或觸臂上，實時測量溫度并把數據通過無線發送到無線溫度監測器上；

（2）無線溫度監測器安裝到開關柜二次儀表艙內，從開關柜到DCS敷設一條通信線纜，DCS屏柜安裝三個數模轉換模塊，轉換后信號接入DCS。業主或DCS廠家組態DCS軟件顯示實時溫度，設置超溫報警策略。
