無源無線測溫系統——將電力高壓開關柜設備溫度盡收眼底

  隨著全封閉式高壓開關柜在10kV系統電網中的大量使用，對其可靠性也提出了更高的要求，然而在長期的運行中開關柜內部電氣接頭的異常發熱已成為影響開關柜安全運行眾多因素中常見的問題。針對目前高壓設備溫度監測的現狀，高壓開關柜無線測溫系統解決了在常規的溫度監測手段中所遇到的問題，為避免高壓電氣設備事故起到了很好的預警作用。

   開關柜無源無線測溫系統由顯示終端、溫度監測器、無線溫度傳感器、監控軟件等組成，系統采用先進的無線、無源傳感器技術，具有更可靠、更安全、更智能等優點，是當前開關柜溫度在線監測方案的最佳選擇。

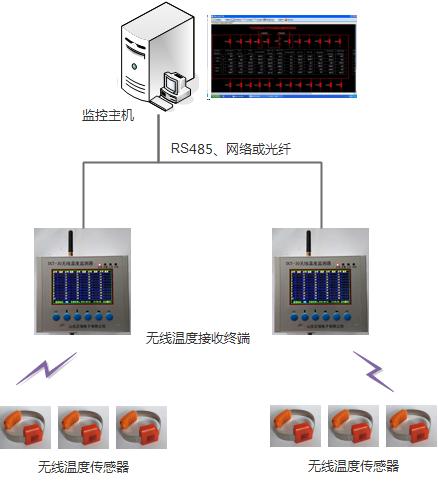

  山東正瑞無線測溫系統結構如下圖所示：





高壓開關柜為什么采用無線測溫方式？



  高壓開關柜內溫升重點區域具有裸露的高壓電，傳統的有線測溫因絕緣問題不具備可行性。光纖測溫雖然能夠解決絕緣問題，但由于光纖測溫傳感器對環境潔凈度有著苛刻的要求，污染后的光纖傳感器因測溫精度存在誤差，往往不能滿足長期監測需求。



  山東正瑞無線測溫系統采用無線LORA通訊，與傳感器之間無電氣連接，沒有絕緣問題，傳感器與被測部位直接接觸，溫度測量精確，不受環境影響。

與紅外測溫方式比較：



   紅外測溫為非接觸式測溫，溫度信號易受電磁場干擾，而且開關柜內部結構狹小，很多時候無法安裝紅外探頭(紅外溫度探頭需正對被測部位)，而山東正瑞無線測溫系統則不受柜體結構的影響，能夠適應各種柜型。



開關柜無線測溫產品特點：

 1）無線溫度傳感器微型化設計，低功耗運行，適合所有的開關柜及電纜接頭等多種部位的溫度監測；

 2）傳感器無需電池，感應取電，感應電源采用小CT磁飽和技術由一次電流感應出電源；

 3）主機自動識別傳感器，免維護設計；

 4）測溫原件采用耐高溫、高精度熱敏電阻。

 5）主機大功率接收天線，信號傳輸，無懼“柜門”；

 6）寬屏觸摸顯示終端，顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；報警功能，探測器報警，溫度超限自動聲光報警，通信中斷報警等；

 7）配置無線網關，數據多終端瀏覽（云平臺、就地顯示數據同步）；

 8）無線LORA技術，在同樣的功耗條件下比其他無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，它在同樣的功耗下比傳統的無線射頻通信距離擴大3-5倍。



在現代化的電力工程中之所以安裝開關柜無源無線測溫系統，主要是為了實現24小時全天候不斷監測安全運行，一旦溫度出現下滑或者出現巨變時可以第一時間的進行警報，在此作業的工作人員檢修時也更加安全，所以無線測溫系統對于電力工程來說至關重要，即出于工作質量的考量也是為了保證生產安全的目的。
