分布式光纖測溫系統在電力電纜在線監測中的作用分析

   隨著我國城市化進程的不斷加快，電力電纜規模速度不斷擴大、電壓等級也不斷提高，使電纜因長期運行而容易發生絕緣體老化，因而在內部高負荷電流下易引起局部高溫甚至火災。電力運行的安全性、穩定性問題日益突出，研究表明，溫度是影響電力電纜安全運行的一個重要因素。當電力電纜發生故障負荷過重時，故障點附近的溫度會上升，當電纜負荷減少或故障排除，電纜整體問題也會隨著相應降低。因而在電力電纜運行中，運用分布式光纖測溫系統進行在線監控，可以及時通過監測電力電纜的溫度值掌握其運行狀況，避免發生電纜故障。

   本文通過對分布式光纖測溫系統的工作原理和特征的介紹，分析其在電力電纜在線監測中的作用。

一、分布式光纖測溫系統概述

1.1 分布式光纖測溫系統的技術原理

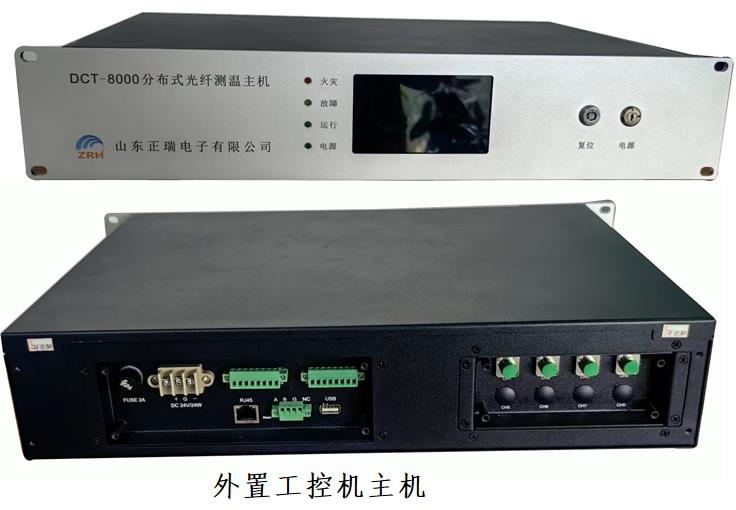

   DTS系統采用的是一種先進的拉曼光時域分析光纖測溫技術，其具有定位精確，測量精度高，測溫精度不受光纜應力變形影響等特點。

   分布式光纖DTS測溫系統是依據后向拉曼（Raman）散射效應：激光脈沖與光纖分子相互作用, 發生散射，散射有多種，其中拉曼散射是由于光纖分子的熱振動，它會產生一個比光源波長長的斯托克斯光（Stokes）和一個比光源波長短的反斯托克斯光（Anti-Stokes），反斯托克斯光信號的強度與溫度有關，斯托克斯光信號與溫度無關。從光波導內任何一點的反斯托克斯光信號和斯托克斯光信號強度的比例中，可以得到該點的溫度。利用光時域反射技術（OTDR）技術通過光纖中光波的傳輸速度和背向光回波的時間對這些熱點進行定位。利用這一原理可以實現對沿光纖溫度場的分布式測量。

1.2 分布式光纖測溫系統的優點

   傳統的無線溫度傳感器的主要包括熱力傳感器、熱電阻傳感器以及一些特殊的半導體傳感器等，這些傳感器安全性和穩定性并不高，容易受電磁干擾，而且還易燃、易爆，抗腐蝕性能力較差。在技術操作上，傳統的電溫度傳感器主要是點式測量，易產生測量盲區，而且由于結構較復雜，在實際工作中也不便于安裝、布線，日常維護工作量大，安裝和維護的成本高。分布式光釬測溫系統則很好地克服了上述弱點，與傳統電纜感溫系統相比，它有以下優點：

（1）連續分布式測量

分布式光纖傳感器是真正的分布式測量，可以連續的得到沿著探測光纜幾十公里的測量信息，誤報和漏報率大大降低，同時實現實時監測。

（2）抗電磁干擾，實現現場無電檢測

光纖本身是石英材料組成的，完全的電絕緣；同時光纖傳感器的信號是以光信號為載體的，本征安全，不受任何外界電磁環境的干擾。可以不帶電進場，因而消除了在含可燃混合氣體的區域可能造成的產生電火花的危險性，可實現現場無電檢測，本質安全。

（3）防雷

雷電經常破壞大量電測傳感器。光纖傳感器由于完全的電絕緣，可以抵抗高電壓和高電流的沖擊

（4）測量距離遠，適于遠程監控

光纖的兩個突出優點就是傳輸數據量大和損耗小，在無需中繼的情況下，可以實現幾十公里的遠程監測。

（5）靈敏度高，測量精度高

理論上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器，實際已成熟的產品也證明了這一點。

（6）使用壽命長、成本低、系統簡單

  光纖的材料具有不腐蝕、耐火、耐水及壽命長的特性，通常可以服役30年。綜合考慮傳感器的自身成本以及以后的維護費用，使用光纖傳感器可以大大降低整個工程的最終經營成本，該監測系統屬于熱力管道檢漏較理想的技術裝備。

二、布式光纖測溫系統在電力電纜在線監測中的作用

2.1 連續測溫、實時監控

  光纖既是傳輸信息的導體，又是分布測量的傳感器。分布式光纖測溫系統能夠連續測溫，實時顯示線路上各點的溫度及整條線路的溫度變化曲線。在電纜中，各點溫度隨時間變化曲線以及常規監控指標，在正常情況下顯示為監控域全局狀態視圖，當電纜溫度變化曲線出現異常時，分布式光纖測溫系統會發出報警信號，將狀態視圖切入到報警畫面或故障信號所在區域分布圖，同時還會顯示故障區域的最高溫度或者其他相關的報警指標。由于分布式測溫系統的測溫介質采用光纖，這種材料本身就具有測量精度高、測量速度快的特點，因而可以精確的定位事故發生點，其實時監測的時間一般不超過10s，溫度分辨率精度可達0.1℃，空間分辨率可達到2米，精度和準確度極高。此外，分布式光纖測溫系統由于所帶數據庫基于CPU技術存儲數據量大，所以其測量數據存儲在系統中，方便調用不同時段數據在測量過程中同步瀏覽。

2.2 分級報警、安全保障

  分布式光纖測溫系統運用于電力電纜在線監測中是為了杜絕電纜溝內各電纜接頭處由于溫度過高而引起火災事故，它可以將各電纜接頭處的溫度及時準確傳送到主控室內，當被測點的溫度值超過了預定的報警值時，系統便能夠及時報警。在實際工作中，光纖測溫系統可以對被測區域進行劃分和編程，對其設置不同的報警值（如60℃、70℃、80℃）進行分級報警，并且可以對不同的報警區域設置不同的報警類型，如定溫報警、差定溫報警、溫升速率報警、平均溫度報警、系統故障報警、光纖斷裂報警等，具有廣泛的適用性和實用性。在電力電纜運行中通過分布式光纖測溫系統的在線監測，可以實時掌握整條線路的運行狀態，對電纜溝內的火情進行檢測和警報，防止事故的發生，提高電力電纜運行的安全性。



三、結語

   綜上所述，分布式光纖測溫系統實現了電力系統運行設備的多點、實時和在線監測，能夠有效、實時地提供電力電纜的分布式溫度信息，為電纜故障提供溫度預警功能，準確及時地排除電纜故障，是目前電力電纜在線監測最有效的手段之一。它不僅能夠有效提高電力電纜運行的安全和穩定，避免電纜故障的發生，同時它也方便了電力部門及時對電纜老化和線路超負荷的日常維護，減少了由于停電對用戶造成的經濟損失。當前，分布式光纖測溫系統已經在國內電力系統中得到的廣泛的認可和使用，隨著該系統穩定性和可靠性的不斷增強，將使其在電力系統中的應用前景更加廣闊。
