電纜接頭溫度監測系統，助力電氣設備安全運行

1、電纜溫度過高有哪些危害？

（1）電流過大會引起電纜溫度過高，則過流引起設備會跳閘；

（2） 如果電纜線路上沒有安裝限流控制設備，電纜過熱則可能引起火災，造成人員傷亡與設備損毀；

（3）電纜長期超負荷運行時，過高的溫度會加速絕緣的老化，以至絕緣被擊穿。尤其在炎熱的夏季，電纜的溫升常常導致電纜絕緣薄弱處首先被擊穿；

2、做好電纜接頭溫度監測，助力電氣設備安全運行

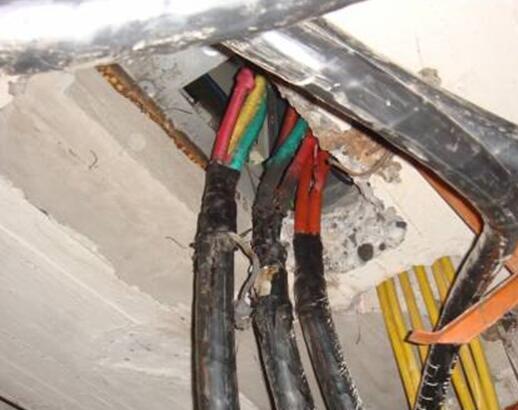

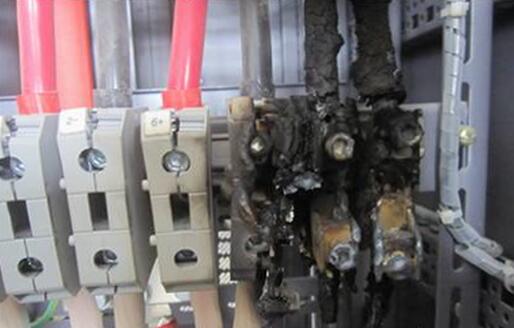

（1）下圖為某企業電纜溫度過高燒毀圖片：





此次電纜燒毀故障給企業的安全用電敲響了警鐘，雖然沒有造成人員傷亡，但對企業的正常生產經營活動造成了一定的影響，造成某一生產線上某一工序上出現了不少殘次品，客觀上造成企業生產資源的浪費，需引起足夠重視。



（2）鑒于上述的電纜故障，企業應好如下工作：

1）  加強電纜、線路的日常巡檢工作，做好關鍵線路、部位的溫度測量；查看絕緣是否破損；是否有異味等。

2）  定期做好高、低壓電纜的絕緣試驗，對于不合格的電纜及線路需及時更換。



針對電纜溫度的管理，需要做好以下 4個方面的工作：

1）加強電纜溫度的在線監測工作，密切關注電纜溫度的變化。

2）做好電纜、線路的日常巡檢工作。

3）加強負荷管理與重點線路的限流保護工作，做到防患于未然。

4）制定完善的電纜更換與維護計劃。

結合山東正瑞電纜接頭溫度監測系統，對電纜溫度進行實時監控，設置限值，出現異常情況及時告警。



3、OES-2300單總線電纜接頭測溫系統

山東正瑞OES-2300單總線電纜接頭測溫系統是針對發電廠和變電站電纜終端頭、電纜中間接頭、低壓柜母排搭接處，出線接頭，水泵出線，電機出線等部位因絕緣老化或接觸不良等故障的早期預測而設計,能有效防止電纜火災的發生。此項技術應用非常廣泛。

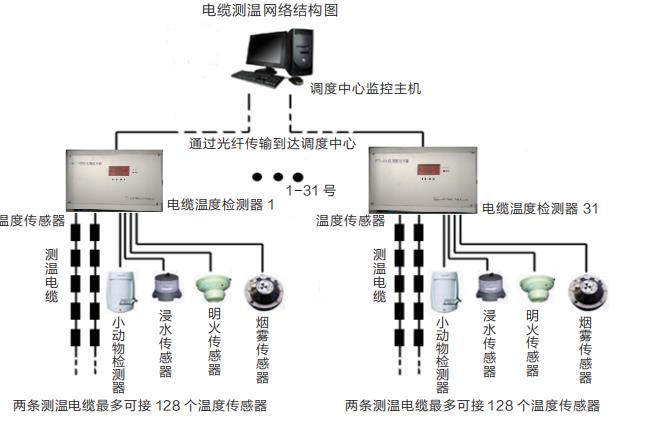

用于電纜接頭溫度監測的網格結構圖：



OES-2300單總線電纜接頭測溫系統是采用總線型網絡結構，可以掛接31臺監測器。通過RS485通訊方式把數據上傳到當地計算機，也可以通過光纖把數據上傳到調度中心。本系統是由溫度傳感器、溫度監測器、監控計算機及通訊網絡四部分組成。這種結構方法特點是溫度傳感器內置 CPU, 可自行通過總線式組網，接入溫度監測器。



技術參數：

尺寸：測溫電纜傳感器有多種外形尺寸可供選擇；

測溫范圍：-55℃~+127℃ （-55℃~+200℃可定制）；

誤差：小于0.5℃（全量程范圍）；

分辨率：±0.1℃；

耐壓值：溫度傳感器可經受ESD±10000V高壓；

電纜最大長度：電纜最大長度≤1000米；

材質：傳感器采用樹脂封裝，防水防潮；

測溫點：溫度監測器可帶兩條測溫電纜，共計128個測溫點；

接入：溫度監測器可帶開關量輸入，可分別接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測等）；

報警輸出：監測器有2路報警輸出（2個無源接點：250VAC/0.6A或24VDC/5A）；

數值采集：監測器通過RS485總線或光纖通訊可把采集的溫度數值上傳至監控計算機；

壓沖擊典型值：監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/分鐘或2000VRMS/秒；



除了做好日常檢查工作外還要結合山東正瑞電纜接頭溫度監測系統，對電纜溫度進行實時監控，保障企業生產安全及工作人員的人身安全。
