一款采用CT取電設計的開關柜無線測溫傳感器

一、概述

具長期電網運行數據表明，電網電氣設備故障大多是由于大電流運行、設備老化、絕緣水平下降等原因?qū)е略O備在高溫條件下運行，從而引發燃燒，爆炸等嚴重事故。因此準確的掌握電氣設備溫度是預防此類問題的關鍵。

山東正瑞自主研發的開關柜無線測溫傳感器采用CT取電，并通過無線傳輸方式將數據發送至無線溫度監測主機，溫度監測主機通過無線/有線通信方式發送到平臺，由平臺記錄設備實時運行溫度的數據。為設備的安全使用及維修提供歷史數據，并實現了設備熱故障預知維護。

二、ZRDTS-6無線測溫傳感器產品產品介紹

1、簡介

ZRDTS-6無線測溫傳感器使用無線方式實現溫度在線監測，傳感器直接安裝在裝在開關柜觸頭或電纜接頭上，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。

2、產品特點

（1）安全可靠

ZRDTS-6無源無線測溫傳感器采用CT感應取電；當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

殼體耐高溫、阻燃材料，防護等級高達IP68；內部采用硅膠灌封，支持戶外安裝。

（2）超低功耗設計

ZRDTS-6無線測溫傳感器主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。

（3）超精小化外觀設計

外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

（4）長距離、可擴展、易部署

無線傳輸空曠距離可達300米，傳感器組網數量高達240多個，安裝簡單，不改變設備電氣現有結構，傳感器安裝時無需布置任何線材；

（5）使用壽命長

溫度傳感器采用先進的納米合金特殊材料進行感應取電，且感應功率很小，無需電池無需保護電路，無自熱高等問題，使用年限可達10年。

3、產品參數

產品名稱：微型電力無線測溫傳感器ZRDTS-6
測溫范圍：	-40～+200℃（可定制）	測量精度：	±1（0~75℃）,±2℃（-20~150℃）
溫度采樣頻率：	默認10秒（2秒-10分鐘可設定）	無線頻率：	433MHz（470、LORA可定制）
無線傳輸距離：	200米	工作電源：	小CT感應取電
啟動電流：	3A	安裝方式：	捆綁式
機殼材質：	進口耐高溫阻燃材料	防護等級：	IP68
外形尺寸：	17*21*9mm	使用壽命：	10年以上



三、場景應用

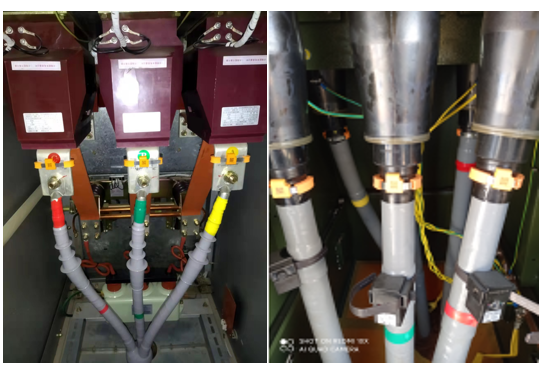

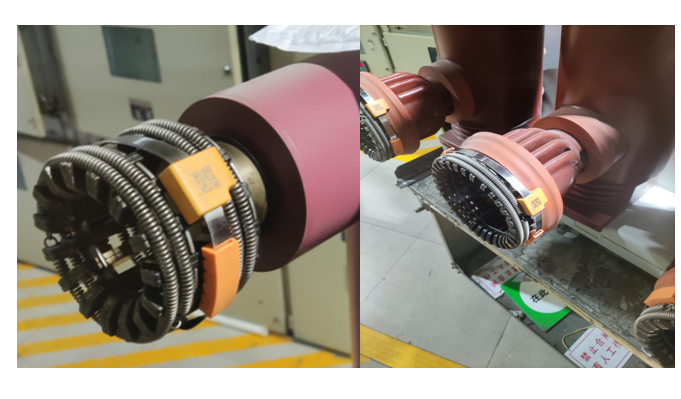

（1）高壓開關柜測溫安裝位置：斷路器動觸頭處，刀閘、電纜出線終端頭與銅排連接處，母排接點處。

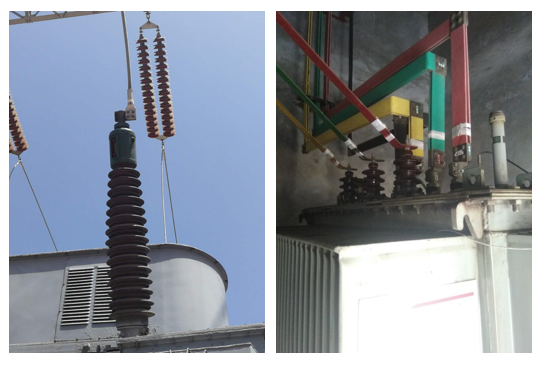

（2）變壓器進出線電氣連接處：

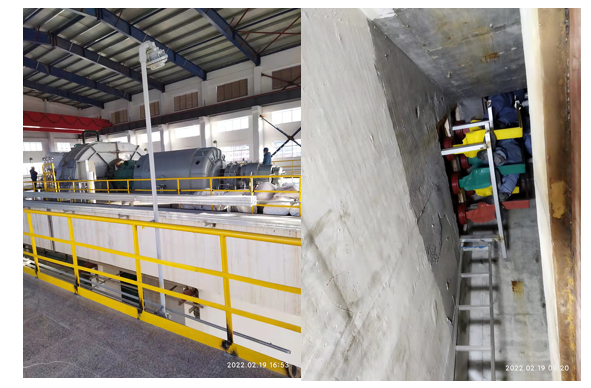

（3）發電機出線銅排連接軟連接處。



 聯系方式：0533-3582840
