黑科技！GPS衛星時鐘同步服務器在電力系統技術應用

電力系統時鐘同步系統是利用全球定位系統GPS（北斗）時鐘對電廠、變電站的計算機監控系統、測控裝置、線路微機保護裝置、故障錄波裝置、電能量計費系統等進行統一對時，這些自動化設備的內部都有實時時鐘，但是也有可能因?yàn)槎喾N原因產生誤差，如初始值設備的不準確、石英晶體振蕩頻率誤差及其頻率振蕩的溫度漂移和老化漂移、電路中電容量的變化等。因此需要實時對系統中的電子鐘進行校準，當前主要使用的是GPS衛星時鐘服務器，他是利用GPS和北斗衛星授時系統取得時間基準信號，并轉換成各種自動化設備需要的時間信號輸出，從而實現各個自動化設備的時間統一，實現了整個電廠、變電站的時鐘完全統一，提高整體電網系統運行的效率。

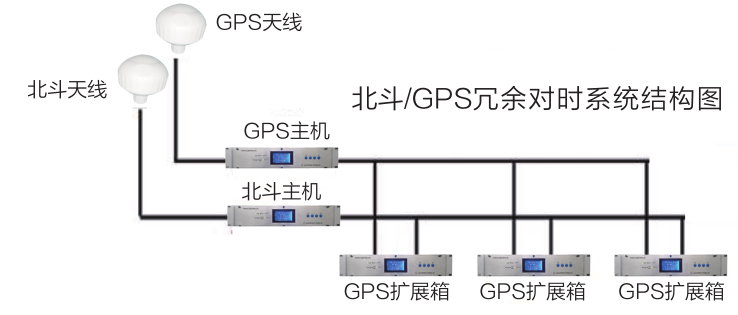

一、GPS衛星時鐘同步系統的組成

GPS/BG2000衛星時鐘同步系統由北斗衛星時鐘系統、GPS衛星時鐘系統、本地時鐘系統以及由這3種時鐘系統組合信號變換的輔助光電子系統組成。接收GPS（全球定位系統）、北斗衛星信號、CDMA信號和遠地傳送來的NTP時間信號以及IRIG-B碼信號獲得時間信息，可根據客戶不同需求，選擇相應的功能的板卡，同步產生IRIG-B碼信號、秒脈沖、分脈沖、串口時間信息信號、網絡授時接口及報警信息，系統對各種配置信息進行自動保存，是建立時間尺度、實現時間統一同步的實用型電子儀器。

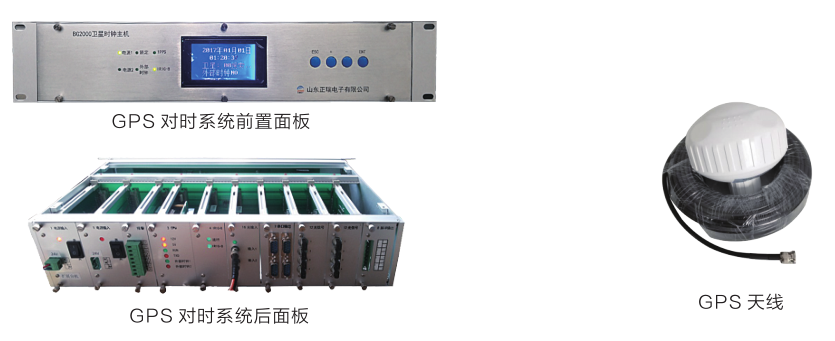

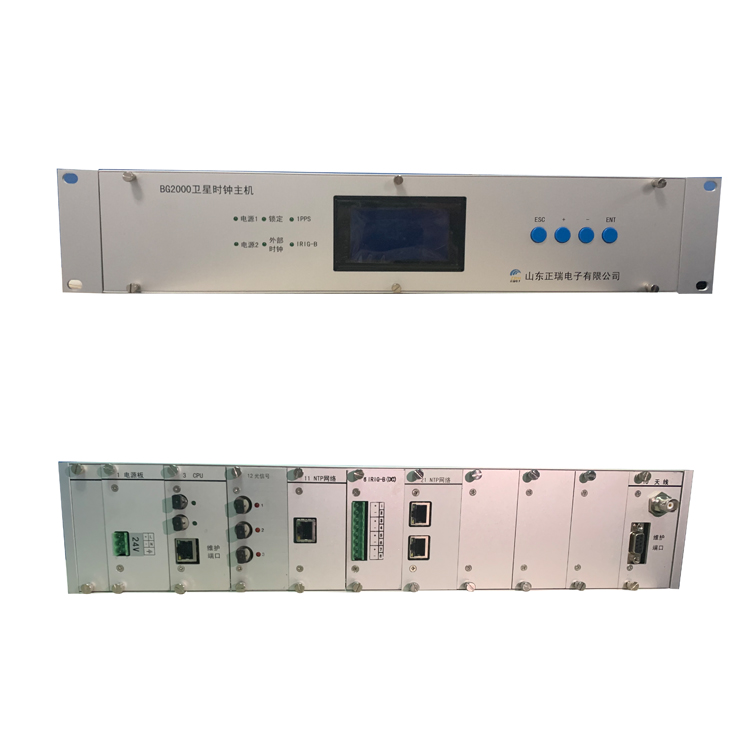

二、BG2000 GPS衛星時鐘介紹



GPS衛星時鐘(型號：BG2000)為GPS/北斗雙模式接收，衛星雙模接收系統既能夠同時接收北斗/GPS雙星系統，也能夠單獨分別接收GPS或者北斗衛星系統。基于最可靠方式，衛星同步時鐘系統采用了雙星模式。雙模式同時接收國產北斗衛星系統和美國GPS全球定位系統衛星，使得參與同步定位的衛星數量大幅增加，并且搜星速度快，同步定位精度比單獨GPS方式更高，時鐘精度更精準。



  GPS衛星時鐘內具有高精度本地銣時鐘守時系統。本地守時系統精度為5*10-12，在GPS、北斗衛星系統正常的情況下，本地銣時鐘系統被衛星所同步。當衛星系統連接故障時，時鐘主機自動切換到本地時鐘，仍舊能夠提供高精度時鐘輸出。



三、GPS衛星時間同步系統特點：

（1）采用單獨組屏，擴展靈活，便于管理；

（2）多時間源可供選擇，除采用G P S 系統外，還可選用我國的北斗星系統，（3）可靠性更高；

（4）采用對值班工作人員透明化設計，時間顯示、衛星通道狀態、工作狀態的指示一目了然；

（5）主時鐘和擴展時鐘采用冗余配置，自動無擾切換；

（6）主時鐘和擴展時鐘內部有高精度時間自保持單元，精度為1×10-8；

（7）多種對時規約，可由用戶要求指定；

（8）精美標準19“U 型”（2U 或4U ）架裝式機箱，采用標準電力機柜組屏；

（9）授時精度高，最高精度達100ns；

（10）有多種對時方式，可靈活配置，支持硬對時（P P S 、P P M 、P P H ）、（11）軟對時（串口報文）、編碼對時（IR IG -B 、D C F77）和網絡N TP 對時，可以滿足國內外不同設備的對時接口要求；

（12）裝置的所有時鐘信號輸出均經過光電隔離，抗干擾能力強；

結語：

山東正瑞GPS衛星時鐘時間同步系統采取接收GPS系統（或北斗系統）衛星發送的時間信號作為基準時間源，向變電站或發電廠各種自動化裝置（如DCS系統、DEH系統、故障濾波器、微機保護、發變組保護、RTU 、各種微機監控系統、MIS 或SIS系統，事件記錄儀等）提供精確的時鐘同步信號，能夠統一發電廠、變電站、調度所的時間基準，可以在電力系統發生故障后，為分析故障的情況及開關動作的先后次序提供有力的依據。咨詢熱線：0533-3582840.
